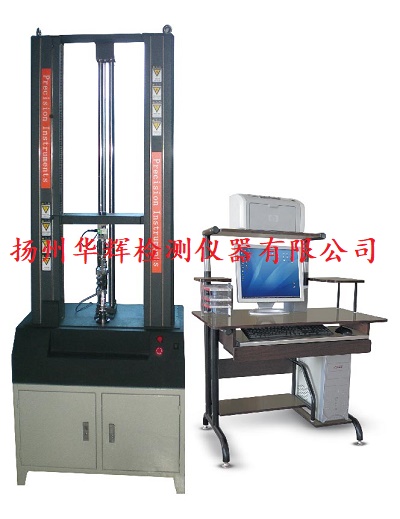

陶瓷塑料拉力試驗機

一、主要用途

本款電子萬能試驗機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數

二、主機結構

該試驗機采用單臂式結構，主機部分由立柱、上橫梁、中橫梁、工作臺組成，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

三、綜合性測試平臺

微型計算機硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

四、試驗力測量：

負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率?？筛鶕?jù)用戶需求配置多個傳感器，實現試驗力寬范圍的測量。

位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統，采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。

五、不變形測量系統

可根據試驗標準的要求來選配大不變形測量系統

六、保護裝置

根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。具有過載、過流、漏電等保護功能。

七、詳細參數：

1、 最大試驗力:3000N ；

2、 量 程: 0N-3000N；

3、 試驗力準確度；優于±1%;

4、 位移分辨率:0.01mm；

5、 位移測量準確度：優于±1%；

6、 拉伸行程:700mm或1000mm（可選）

7、 壓縮行程:700mm或1000mm（可選）

8、 試驗行程:700mm或1000mm（可選）

9、 位移速度控制范圍：0.01mm/min～500mm/min （普通配置）

10、位移速度控制精度：優于±1%；

11、試驗機級別：優于1級

12、不變形示值誤差：≤±（50+0.15L）

13、試驗機尺寸:580*326*1780或1980mm

14、外觀：符合GB/T2611要求

15、成套性：符合標準要求

16、保護功能：試驗機有過載保護功能

17、供電電源：220V，50Hz

18、重量：160KG
